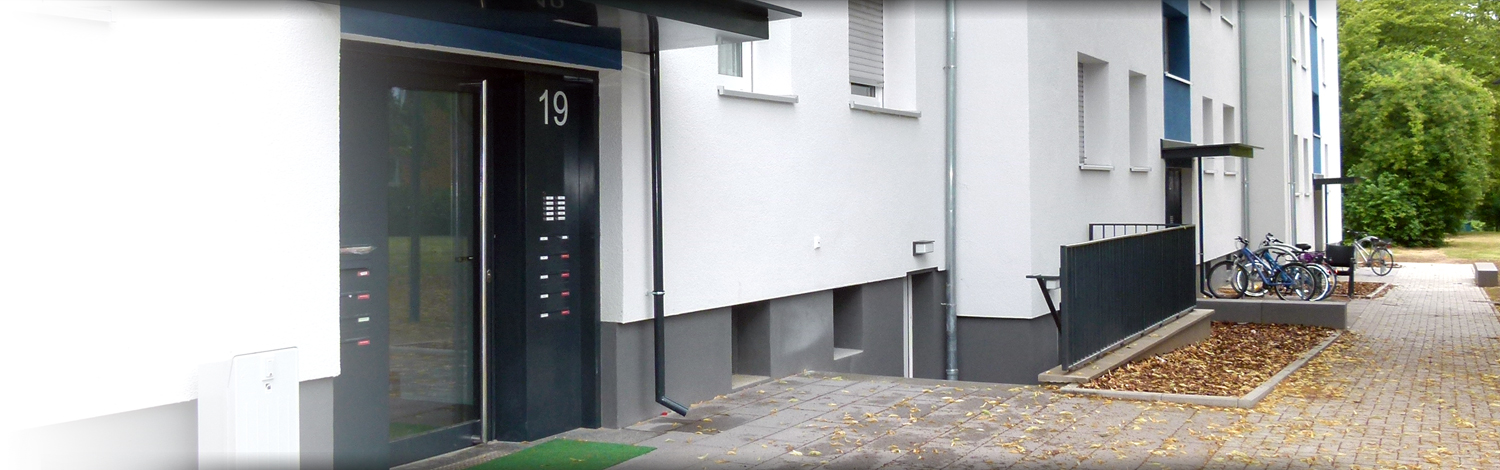

ASM Metallwaren GmbH Türseitenteil-05.jpg
Einbau in Türseitenteil

Kontakt

Telefon +49 (0)7952 925046
info@asm-metallwaren.de

Durchwurfanlagen Modellreihen TRS, TRSA, TRG und T

Durchwurfanlagen, Einwurf außen, Entnahme innen. Wir fertigen Ihnen Frontblenden auf Wunsch aus Großformatblechen (3000 x 1500 mm).

Technische Ausführung

Briefkästen aus verzinktem Feinblech, pulverbeschichtet.
Die Anordnung der Fächer ist neben- und übereinander in beliebiger Stückzahl möglich und mit einem Elektroinstallationsfach kombinierbar.

Seitenteile sind aus einem Stück, ohne Bohr- und Montagelöcher.

Die Fachtüren werden aus verzinktem Feinblech (1,25 mm stark) gefertigt. Sie sind tiefgezogen (mit abgerundeten Ecken) und pulverbeschichtet sowie mit Namenschild und Schloss (zwei Schlüssel) ausgestattet. Fachtüren sind bis zu einer Fachhöhe von 125 mm Klapptüren, ansonsten Drehtüren rechts oder links angeschlagen. Die Anschlagrichtung der Drehtüren ist ohne Aufpreis.

Namensschilder der Frontplatte sind plan im Blech eingelassen.

Die Frontplatte ist aus einer stabilen 3 mm ALU-Platte, pulverbeschichtet oder eloxiert, bzw. aus einer 1,25 mm starken V4A-Platte. Die Einwufklappen sind mit Rückholfedern gesichert und mit einer zusätzlichen Schalldämmlippe versehen.

Kalte oder warme Ausführungen der Frontplatte sind möglich. Bei kalten Ausführungen (Aufdoppelung) sind beliebige Einspannstärken ab 14 mm realisierbar. Warme Ausführungen (2-schalig) liefern wir mit ALU-Fronten von 24 - 30 mm und mit V4A-Fronten von 22 - 28 mm aus. Kombinationen beider Ausführungen sind möglich.

Produktbeispiele Einbau in Türseitenteile

ASM Metallwaren GmbH Türseitenteil-TRS-600x700-04-4.jpg

01 | Modell TRG

  • Frontplatten mehrfach gekantet aus 3 mm starkem ALU
  • Fach mit Einwurfklappe K47, mit Kunststoffnamensschild und zusätzlichem Schild „keine Werbung“
  • Linke Seite mit Briefkästen 300 x 110 x 380 mm
  • Rechte Seite mit Briefkästen 300 x 110 x 380 mm und Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
  • Anlage mit Hausnummerngravur
ASM Metallwaren GmbH Türseitenteil-TRG-600x700-03.jpg

02 | Modell TRS

  • Frontplatte flügelüberdeckend, 2-schalig, 30 mm stark
  • Anlage mit Briefkästen 270 x 110 x 380 mm
  • Fach mit Einwurfklappe K47, mit Kunststoffnamensschild und zusätzlichem Schild „keine Werbung“
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
ASM Metallwaren GmbH Türseitenteil-frei-TRSA-600x700-02.jpg

03 | Modell TRSA

  • Frontplatte 2-schalig, 24 mm stark
  • Anlage mit Briefkästen 270 x 110 x 300 mm
  • Fach mit Einwurfklappe K47, mit Kunststoffnamensschild und zusätzlichem Schild „keine Werbung“
ASM Metallwaren GmbH Türseitenteil-frei-TRS-600x450-03.jpg

04 | Modell TRS

  • Frontplatte 2-schalig, 26 mm stark
  • Anlage mit Briefkästen 300 x 110 x 300 mm
  • Fach mit Einwurfklappe K38, mit Kunststoffnamensschild und zusätzlichem Schild „keine Werbung“
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
ASM Metallwaren GmbH Türseitenteil-TRG-600x700-04.jpg

05 | Modell TRG

  • Frontplatte 2-schalig, 30 mm stark
  • Anlage mit Briefkästen 370 x 110 x 280 mm
  • Fach mit Einwurfklappe K47, mit Kunststoffnamensschild und zusätzlichem Schild „keine Werbung“
  • Einwurfklappen mit farbig ausgelegter Gravur
ASM Metallwaren GmbH Türseitenteil-frei-TRS-600x450-01.jpg

06 | Modell TRSA

  • Frontplatte 2-schalig, 28 mm stark
  • Anlage mit Briefkästen 300 x 110 x 300 mm
  • Fach mit Einwurfklappe K47 mit Kunststoffnamensschild
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
ASM Metallwaren GmbH Klingelanlage-600x450-01.jpg

07 | Modell T

  • Frontplatte 2-schalig, 26 mm stark
  • Anlage mit Elektroinstallationsfach in Sondergröße
  • Fächer mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) mit Kunststoffnamensschild sowie Gravureinlage „Licht“ und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
  • Frontblende mit farbig ausgelegter Gravur
ASM Metallwaren GmbH Türseitenteil-frei-TRS-600x450-02.jpg

08 | Modell T

  • Frontplatte 2-schalig, 24 mm stark
  • Anlage mit Elektroinstallationfach
  • Fächer mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
ASM Metallwaren GmbH Mauerdurchwurf-TRG-600x400-02.jpg

09 | Modell TRG

  • Frontplatte aus 3 mm starkem ALU
  • Anlage mit Briefkästen 370 x 110 x 280 mm, Rundkantenverkleidung
  • Fach mit Einwurfklappe K47, mit Kunststoffnamensschild
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet), Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild und einer Aussparung für die Montage eines bauseitigen Elementes
ASM Metallwaren GmbH Türseitenteil-TRS-600x700-03.jpg

10 | Modell TRS

  • Frontplatte 2-schalig, 26 mm stark
  • Anlage mit Briefkästen 300 x 110 x 300 mm
  • Fach mit Einwurfklappe K47 mit Kunststoffnamensschild und zusätzlichem Schild „keine Werbung“
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
ASM Metallwaren GmbH Türseitenteil-TRS-600x700-05.jpg

11 | Modell T

  • Frontplatte 2-schalig, 24 mm stark
  • Anlage mit Briefkasten 300 x 400 x 125 mm
  • Fach mit Einwurfklappe K38 mit Kunststoffnamensschild
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (rund, Edelstahl, beleuchtet) und Klingeldrücker (rund, Edelstahl) mit Kunststoffnamensschild
ASM Metallwaren GmbH Türseitenteil-frei-TRS-600x600-02.jpg

12 | Modell T

  • Frontplatte 2-schalig, 30 mm stark
  • Anlage mit Briefkasten 270 x 400 x 100 mm
  • Fach mit Einwurfklappe K40 mit Kunststoffnamensschild
  • Elektroinstallationsfach mit Sprechsieb (Standard), Lichttaster (beleuchtet) und Kombitaster
